在现代制造业中，铝合金以其密度低、比强度高、导热导电性能优良、耐腐蚀性好等显著优势，成为众多行业首选的金属材料。

而在铝合金成形领域，铝压铸凭借独特的技术特性和突出的工艺优势，从砂型铸造、重力铸造、低压铸造等多种铸造方式中脱颖而出，

成为大批量、高精度、复杂结构件生产的主流工艺。

一、什么是铝压铸

铝压铸是一种将熔融铝合金在高压作用下，以极高的速度注入精密金属模具型腔，并在压力下快速凝固成形的铸造方法。其核心在于

“高压”与“高速”—压射比压通常可达数千至数万kPa，金属液充填速度可达10~50m/s，型腔充满时间仅需0.01~0.2秒。这种瞬时成型

的特征，决定了铝压铸在多个方面均优于传统铸造工艺。

二、铝压铸的核心优势

1. 尺寸精度高，表面质量优异

铝压铸采用高精度钢制模具，在高压下成型，铸件尺寸精度一般可达6~7级，优秀的条件下甚至可达4级；表面光洁度可达5~8级。

相比之下，砂型铸造的表面粗糙度明显更高，后续加工余量通常较大。这意味着铝压铸件可直接使用或仅需微量加工，大幅减少后处理工作量。

2. 力学性能优良，强度更高

铝压铸件在高压下凝固，形成致密的晶粒组织，具有显著的性能优势。实验数据表明，铝压铸件的抗拉强度一般可比砂型铸造提高25~30%。

例如，ADC12铝合金压铸件的抗拉强度可达310MPa，延伸率3.5%，分别比同材质金属型铸造件提升18%和40%。这种优异的力学性能使其特别适合

制造承受动态载荷的结构件，如新能源汽车电池包壳体经压铸成型后，冲击韧性可提高25%。

3. 薄壁复杂结构成型能力突出

铝压铸能够一次性浇注出复杂的几何结构，满足薄壁、多筋、复杂型腔的设计需求。铝合金压铸件的最小壁厚可薄至0.5mm，最小铸出孔径仅为0.7mm。

这种能力在汽车轻量化、手持电子设备等领域具有显著优势。例如，将壁厚从2.0mm减至0.5mm即可实现75%的重量减轻。

4. 生产效率极高

铝压铸的生产节拍显著优于其他铸造方式。压铸工艺使生产周期较砂型铸造可缩短78%；一种国产冷室压铸机平均8小时可压铸600~700次，小型热室压铸机8小时

甚至可压铸3000-7000次。模具使用寿命长，一付模具可生产几十万甚至上百万件产品，且易于实现机械化与自动化生产。

5. 经济效果优良

虽然铝压铸的模具和设备投入较高，但从全生命周期成本来看，其单件成本优势十分突出。虽然模具成本较砂型铸造高5~8倍，但单件成本可降低40~60%。

由于压铸件尺寸精确、表面光洁，往往无需二次机加工即可直接使用或仅需微量加工，既提高了金属利用率，又减少了大量的加工设备和工时。当年产达到

10万件以上时，其规模效益更为显著，是大批量生产的首选方案。

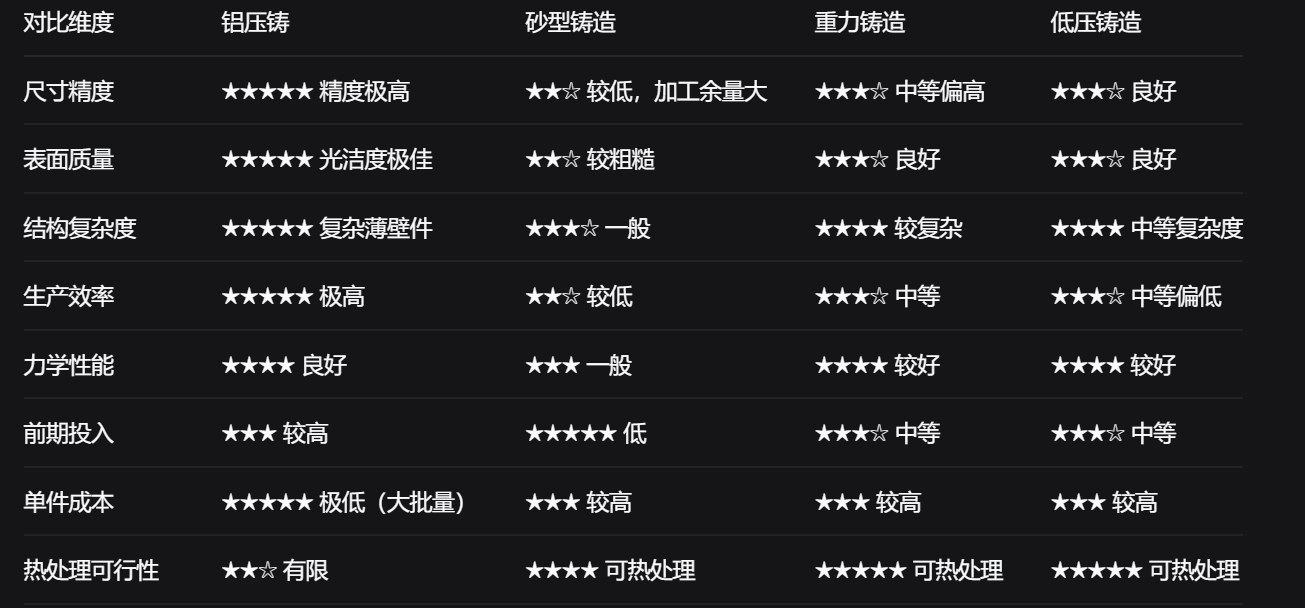

 三、与其他铸造方式的对比

铝压铸 vs. 砂型铸造

砂型铸造是最传统的铸造方式，以型砂作为成形介质，工艺灵活性较高，前期投入较低，可生产大中型的铸件。然而，砂铸的成形精度

和表面质量受型砂条件影响大，整体生产效率较低，单件人工与加工成本相对较高。此外，由于铝液在重力下自然充型，其凝固组织不够致密，

力学性能相对较低。铝压铸在精度、表面光洁度、生产效率和性能指标上全面领先，更适合高要求的精密零件。

铝压铸 vs. 重力铸造

重力铸造利用金属液自身的重量自然充型，铝液在无外力作用下缓慢流入型腔并凝固，因此铸件内部气孔较少，可以顺利进行热处理

以提升综合力学性能。但缺点也很明显：生产效率较低，不适合生产薄壁零件（产品壁厚大于8mm才建议采用重力铸造），表面光洁度不如

压铸件抛丸后易产生凹坑。铝压铸则在生产效率、薄壁成型能力和表面质量方面具有显著优势。

铝压铸 vs. 低压铸造

低压铸造通过在密闭坩埚中施加气压（0.01~0.1MPa），使铝液自下而上平稳进入模具型腔，充型过程平稳，内部组织致密，气孔缺陷少，

铸件力学性能较高，可进行后续热处理。但其生产效率远低于压铸，设备费用较高，每个生产周期耗时较长，不适合大批量快速交付。

铝压铸则以“效率优先”著称，在大规模标准化生产中优势显著，但需接受一定气孔缺陷和性能上限的权衡。

总体而言：铝压铸更适合结构复杂、批量较大的精密零件；砂型铸造更适合多品种、小批量或超大型铸件；重力铸造和低压铸造则在性能

与成形稳定性之间取得平衡。对于追求高效率、高精度、规模经济的制造企业而言，铝压铸是当前最具竞争力的工艺选择。

四、典型应用领域

铝压铸技术已广泛应用于各大制造领域：

-汽车与新能源汽车：发动机缸体、变速箱壳体、离合器壳体、电池包壳体、电机壳体等关键零部件；通过零件一体化集成，可大幅减少零件数量和装配工序。

- 5G通讯与电子科技：5G通信基站散热壳体、智能手机及平板电脑外壳、笔记本外壳等。

- 光伏与新能源产业：光伏逆变器壳体、新能源设备组件等。

- 航空航天与国防军工：航空支架、仪表壳体等高性能部件。

- 工业设备与医疗器械：电动工具壳体、电机配件、医疗仪器外罩等。

五、工艺的不断进化与技术突破

传统铝压铸工艺存在一个显著的局限性：由于金属液充填速度极快、射入极为激烈，型腔中的气体很难被完全排出，

常以微小气孔的形式存留在铸件内部，因此一般压铸件不能进行后续的热处理（如T6固溶处理），这在一定程度上限制了其性能上限的进一步提升。

不过，这一难题正随着现代压铸技术的发展演进获得突破性解决：真空压铸技术通过在充型前将型腔抽至高真空状态，有效降低初始气体含量，

大幅减少气孔缺陷；充氧压通过在型腔中充入氧气并与高温铝合金液反应生成弥散Al₂O₃质点，彻底消除金属液中的卷气残余，同时显著

提升铸件的力学性能；半固态压铸利用半固态浆料的流变特性，极大降低充型过程中的卷气倾向。近年来还涌现出一体化压铸、免热处理

铝合金压铸等一系列新工艺，这些技术演进持续强化着铝压铸在精密制造领域的不可替代性。

结语

铝压铸作为一种先进的金属成形工艺，凭借其**高精度表面质量、优异的力学性能、高效率生产、强大的薄壁复杂结构成型能力

以及突出的经济性，成为现代制造业中极具竞争力的铸造方式。无论是追求轻量化的汽车工业、追求精密度的电子通讯行业，

还是对结构性能有着严苛要求的航空航天领域，铝压铸都以其综合性能优势持续赢得市场青睐。

选择铝压铸，同样是选择效率与品质的双重保障。
